Robot con visione per il carico inserti nel costampaggio

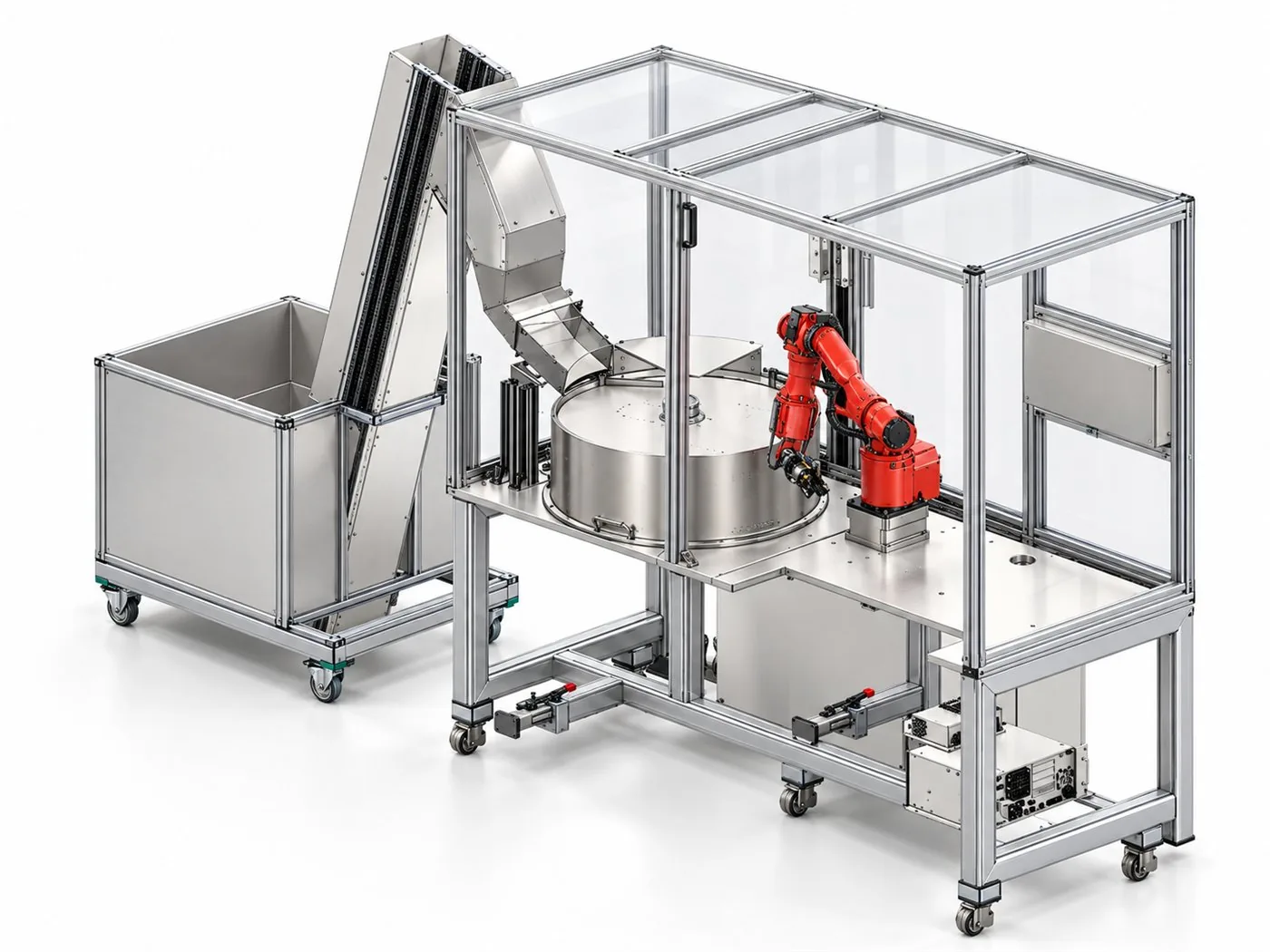

Cella robotizzata per il costampaggio, o sovrastampaggio, di inserti e componenti: un alimentatore flessibile separa i pezzi sfusi, un sistema di visione con intelligenza artificiale li riconosce e il robot li prepara per lo stampo, a ogni ciclo e nella posizione giusta.
- 12inserti per ciclo, uno ogni 3 secondi
- 4 oredi lavoro della pressa senza operatore
- 5 minutiper cambiare formato
- Visione e IAl'alimentatore riconosce e orienta ogni inserto
Come funziona
La macchina al lavoro: il ciclo in 4 fasi, ripreso su un impianto EXON. Lavora con la visione artificiale.
Alimentazione
Inserti e componenti si versano sfusi nell'elevatore, che li porta all'alimentatore.
Separazione e visione
L'elevatore li fa cadere in un alimentatore flessibile, come FlexiBowl o sistemi simili, che li distribuisce. La telecamera con intelligenza artificiale riconosce i pezzi da prendere.
Presa
Guidato dalla visione, il robot preleva i pezzi uno alla volta e li dispone nella posizione di carico.
Carico nello stampo
Gli inserti entrano nello stampo prima dell'iniezione: li carica direttamente il robot EXON, oppure li passa al robot già montato sulla pressa.
Vantaggi
Inserti sempre al loro posto
Il carico non dipende dalla mano dell'operatore: meno pezzi scartati per un inserto mancante o storto.
Operatore libero dalla pressa
Nessuno deve caricare a mano gli inserti a ogni ciclo, con le mani vicino allo stampo.
Su misura dei tuoi inserti
Alimentatore, pinza e posizione di carico studiati sul pezzo da costampare. Cambio formato in circa 5 minuti.
Caso reale
Il cliente non lo nominiamo, i numeri sono quelli dell'impianto.
Il cliente
Un produttore italiano di ruote costampa il mozzo delle ruote su 3 presse, 12 mozzi a ogni ciclo.
Prima
Un operatore per pressa caricava a mano i 12 mozzi a ogni ciclo.
Oggi
Tempo ciclo ridotto e una sola persona che segue tutte e tre le presse. Ogni pressa lavora fino a 4 ore senza operatore e le altre persone sono passate ad altri compiti.
Dati tecnici
I valori si riferiscono alla cella del video e cambiano da prodotto a prodotto: la configuriamo sul tuo pezzo e sulla tua pressa.
Richiedi la scheda tecnica| Inserti per ciclo | 12, con stampo a 12 cavità |
|---|---|
| Velocità di presa | Un inserto ogni 3 secondi |
| Tempo di carico | 12 inserti in circa 36 secondi |
| Alimentazione | Elevatore e alimentatore flessibile (FlexiBowl o simili) con telecamera e intelligenza artificiale |
| Formati | Progettati sul tuo prodotto; più formati anche sullo stesso alimentatore |
| Autonomia | Circa 4 ore, secondo la dimensione dei pezzi e dell'elevatore |
| Cambio formato | Circa 5 minuti |
| Presse | Predisposte per l'automazione, con interfaccia Euromap 67 e 73 |
| Controllo presenza inserto | Sensori nello stampo installati dallo stampista del cliente, gestiti dalla cella come segnali |
| Inserto mancante | La cella ferma la pressa; per ripartire serve l'intervento dell'operatore |
| Robot | Epson |
| Ingombro | 2000 x 1400 mm |
Domande frequenti
Come arrivano gli inserti al robot?
Si versano sfusi nell'elevatore, che li fa cadere in un alimentatore flessibile. La telecamera con intelligenza artificiale li riconosce e il robot li prende uno alla volta.
Funziona con la mia pressa e il mio stampo?
Sì. Integriamo la cella con presse di qualsiasi marca predisposte per l'automazione, con interfaccia Euromap 67 e 73, e progettiamo alimentatore, pinza e posizione di carico sul pezzo da costampare.
Il robot può caricare direttamente lo stampo?
Sì. Il robot EXON può caricare direttamente la pressa, oppure passare gli inserti al robot già montato sulla pressa.
Il carico degli inserti rallenta il ciclo della pressa?
No: il robot prepara gli inserti mentre la pressa lavora. Nella cella del video prende un inserto ogni 3 secondi, 12 inserti in circa 36 secondi, e il tempo lo verifichiamo nella simulazione prima di costruire la cella. Raccontaci quanto dura oggi il tuo carico a mano: lo confrontiamo con quello automatico.
Quanta autonomia ha l'alimentatore degli inserti?
Indicativamente 4 ore senza operatore. Dipende dalla dimensione dei pezzi e dell'elevatore, che dimensioniamo sul tempo che la cella deve lavorare da sola.
Come si evita di stampare un pezzo senza inserto?
Con un controllo di presenza dentro lo stampo. I sensori li installa il tuo stampista e la cella li gestisce come segnali: se manca un inserto, la cella ferma la pressa e l'operatore interviene prima di ripartire.
Si possono caricare inserti diversi sulla stessa cella?
Sì. Grazie alla telecamera con intelligenza artificiale, lo stesso alimentatore può gestire formati diversi. Il cambio formato richiede circa 5 minuti.
