Punzonatrice elettrica da 100 tonnellate su misura
La punzonatrice elettrica da 100 tonnellate è una macchina utensile per la lavorazione della lamiera, progettata e costruita da EXON per un produttore di tubi per pozzi di profondità: punzona lamiere fino a 4000 x 2000 mm, in acciaio inox fino a 12 mm di spessore. È la nostra origine: il team porta trent'anni di esperienza nelle macchine utensili.
- +30%di produttività rispetto alle idrauliche di prima
- 1/3del rumore: in reparto quasi non si sente
- 62colpi al minuto su lamiera da 8 mm
- 4000 x 2000mm di lamiera, fino a 12 mm di spessore
Come funziona
Il ciclo in 4 fasi.
Carico della lamiera
La lamiera viene caricata sul tavolo con il muletto o il carroponte. Su richiesta aggiungiamo la nostra automazione di carico e scarico.
Posizionamento
Gli assi portano la lamiera sotto la testa di punzonatura.
Punzonatura
La testa elettrica da 100 tonnellate esegue le lavorazioni programmate. Il cambio utensile automatico porta l'utensile che serve: su questa macchina sono 6, scelti dal cliente.
Scarico
Il pezzo finito esce sulla rulliera di scarico; lo sfrido cade sotto la macchina e viene portato via.
Viste

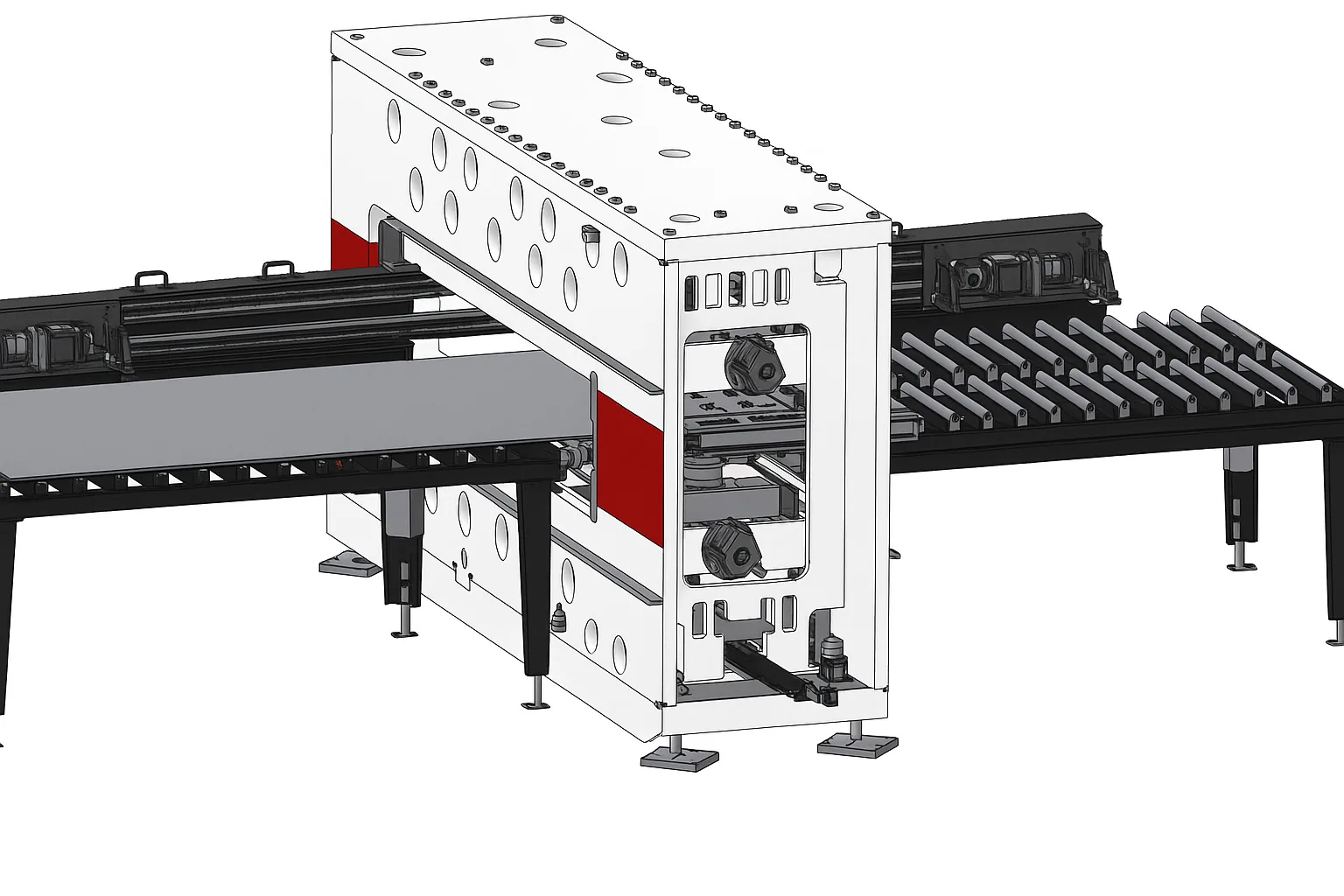

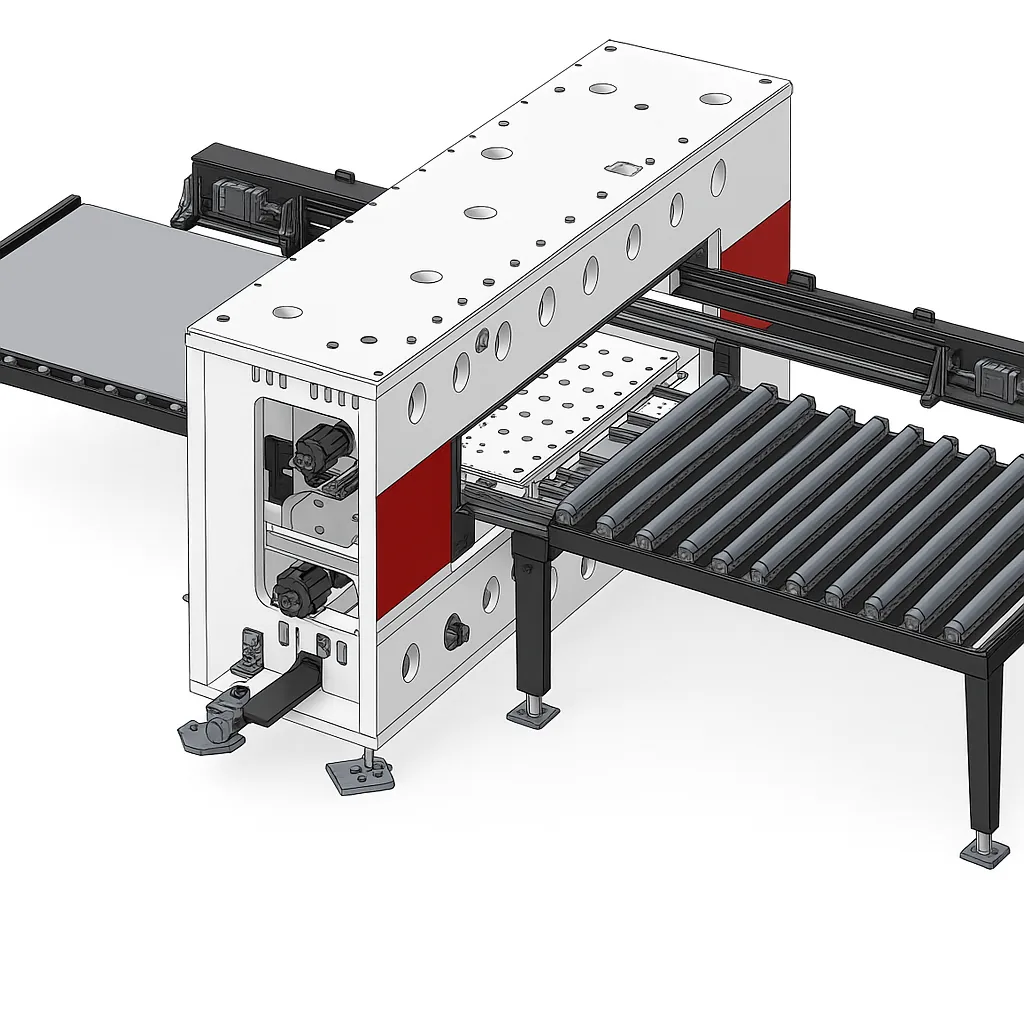

La punzonatrice vista da due lati. Viste dal progetto CAD della macchina.
Vantaggi
Elettrica, senza olio
Niente centralina idraulica e niente olio da gestire. Nel caso qui sotto: il 30% di produttività in più e un terzo del rumore delle macchine idrauliche di prima.
Costruita sul tuo pezzo
Corsa, forza e tavola dimensionate sulla lamiera che lavori.
Un solo responsabile
Meccanica, quadro elettrico e software progettati da EXON, con la teleassistenza dal lunedì al venerdì, dalle 8 alle 18.
Caso reale
Il cliente non lo nominiamo, i numeri sono quelli dell'impianto.
Il cliente
Un produttore di tubi per pozzi di profondità, che lavora lamiera inox da 4 a 12 mm.
Prima
Punzonava con macchine idrauliche: i problemi dell'olio, meno colpi al minuto e molto più rumore.
Oggi
Con la punzonatrice elettrica EXON ha il 30% di produttività in più e un terzo del rumore: in reparto la macchina quasi non si sente.
Dati tecnici
Ogni macchina viene configurata sul tuo prodotto, sulla cadenza e sullo spazio disponibile.
Richiedi la scheda tecnica| Forza di punzonatura | 100 t |
|---|---|
| Azionamento | Elettrico, Siemens |
| Formato massimo della lamiera | 4000 x 2000 mm |
| Spessore massimo | 12 mm, in acciaio e in acciaio inox |
| Materiali lavorati | Acciaio e acciaio inox |
| Utensili | 6, con cambio utensile automatico |
| Colpi al minuto | 62 su lamiera da 8 mm, con 120 mm tra un colpo e l'altro |
| Carico | Con muletto o carroponte; automazione di carico e scarico EXON su richiesta |
| Scarico | Pezzi su rulliera; sfrido sotto la macchina, portato via |
| Controllo | CNC Siemens Sinumerik ONE |
| Precisione di posizionamento | ±0,05 mm |
| Potenza installata | 120 kW |
| Consumo | Circa 40 kWh in un'ora di lavoro su lamiera da 12 mm |
| Ingombro | 3000 x 10000 mm |
Domande frequenti
La punzonatrice da 100 tonnellate è idraulica o elettrica?
Elettrica. Non ha centralina idraulica, quindi niente olio da gestire, e rispetto alle punzonatrici idrauliche fa più colpi al minuto con molto meno rumore: nel caso reale, il 30% di produttività in più e un terzo del rumore.
Che spessori di lamiera lavora la punzonatrice?
Fino a 12 mm, in acciaio e in acciaio inox, su lamiere fino a 4000 x 2000 mm. Corsa, forza e tavola si dimensionano sulla lamiera da lavorare.
Quanti colpi al minuto fa la punzonatrice?
62 colpi al minuto su lamiera da 8 mm, con 120 mm tra un colpo e l'altro.
Quanto consuma la punzonatrice elettrica?
Circa 40 kWh in un'ora di lavoro su lamiera da 12 mm, con 120 kW di potenza installata.
Che precisione ha la punzonatrice da 100 tonnellate?
±0,05 mm di posizionamento.
Come si carica la lamiera sulla punzonatrice?
Con il muletto o il carroponte. Su richiesta aggiungiamo la nostra automazione di carico e scarico.
Potete costruire una punzonatrice con forza o formato diversi?
Sì. La progettiamo da zero sul tuo pezzo: forza, tavola, utensili e automazione di carico e scarico.
Fate anche l'assistenza sulla macchina?
Sì. Teleassistenza dal lunedì al venerdì, dalle 8 alle 18, e un servizio annuale di manutenzione programmata e predittiva.
